在電力企業的實際供電工作中，經常需要測試開關控制設備的接觸電阻和回路電阻的數據，以及電纜的直流電阻數據，以得出此類電氣設備的運行狀態，便于維護。而開關回路電阻測試儀就是專門用于測量此類數據的專用儀器，本文就簡單闡述下開關回路電阻測試儀的工作原理和使用方法。
開關回路電阻測試儀的一般工作原理為：
電流源輸出恒定電流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0，經濾波放大處理后送入AD轉換為數字量，進而計算出電流值I，見公式（1）。同樣，采樣待測電阻Rx上的電壓信號Ux，經濾波、多級放大處理后送入AD轉換為數字量，通過公式（2）計算出電阻值Rx。
（1）
（2）
一般的使用方法為：

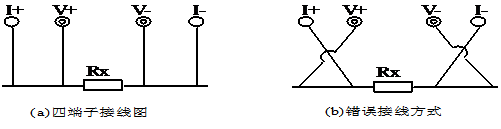

首先進行接線工作，正確的接線方法為左邊的
其次確認測試線接線無誤后，接入220V交流電源，合上電源開關，儀器進入開機狀態。開機時，蜂鳴器短時響，表示系統開機

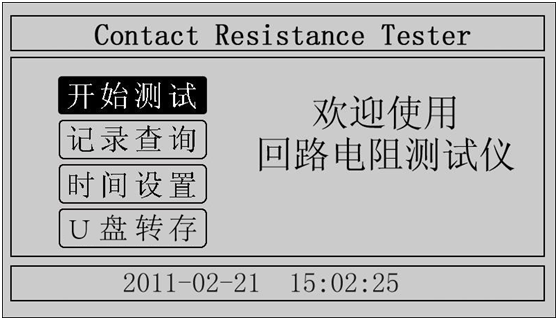

進行測試工作，打開電源開關，系統進入主界面
在主界面中選中“開始測試”項，點擊鼠標，儀器進入測試菜單界面，認測試電流為100A，測試時間為10s
在“測試電流”位置點擊鼠標，電流值可在50A，100A之間任意切換；旋轉鼠標到“測試時間”位置，使用旋轉鼠標輸入數據，可設定測試時間。
點擊“測試”項，系統進入“測試結果”界面。
點擊“返回”項，系統返回上一界面。
讀取測試結果，正在測試時，系統顯示“停止”，“返回”項。點擊“停止”，系統停止計時，電流停止輸出。點擊“返回”，系統停止計時，電流停止輸出并返回上一界面。注意：開始測試的前幾秒，由于電流沖擊和電容充電，測試結果不穩定，5s后測試結果穩定，用戶即可記錄數據。
關回路電阻測試儀不同的廠家操作方法都大同小異，測試之前一定要熟讀產品操作說明書，嚴格按照說明書的要求進行操作。
湖北儀天成電力設備有限公司技術部
2017年9月20日
