斷路器的機械產品特性也就是通過物理特性，我們自己所做的斷路器機械特性研究試驗主要包括分合閘時間、速度、行程，開距，同期，彈跳等。我廠使用的是六氟化硫和真空斷路器，本次設計總結拿真空斷路器來說事，真空開關的機械特性對電氣設備性能分析影響企業最大的是分閘運動功能特性（即分閘速度），因為斷路器機械特性方面存在一些問題可以的話就會對電氣安全性能發展造成嚴重影響及潛在的隱患。
閉合過程：當按下機構殼體的閉合按鈕或啟動閉合線圈Y3時，脫扣機構12松開由預先儲能的碟簧驅動的主軸10，凸輪11與主軸10一起旋轉，由活動連桿8和凸輪帶動絕緣連桿6，再由絕緣連桿6向上驅動各相真空斷路器滅弧室2內的動觸頭16，直至觸頭接觸良好。
水閘過程：當手按下機械外殼的拆分按鈕或啟動分門線圈Y2的過程時，因此跳閘機制12釋放仍然有足夠的儲能簧片驅動主軸10進一步轉動，通過凸輪11和移動聯動8釋放點門彈簧，所以移動接觸16和絕緣鏈接6一起在一定速度向下移動，到閘門位置，同時按下接觸壓力彈簧5，以確保主要接觸者受到適當的壓力，在截斷彈簧7的關閉過程中也按下。
1.三相不同周期: 指開關三相最大和最小開合時間的差值。
2.彈跳時間:指合閘過程中（即第一個觸頭完成接觸的時間）開關動、靜觸頭全部接觸和分離（即彈跳）的累計時間值。
3． 分閘時間：處于可以合閘工作位置的斷路器，從分閘脫扣帶電時刻到人們所有各極觸頭分離不同時刻的時間進行間隔。
圖4。合閘時間: 斷路器在開斷位置時，合閘電路的有效時間與所有極點接觸時間之間的時間間隔。
5.開距:指從開關打開到動觸頭與靜觸頭初始接觸的距離。

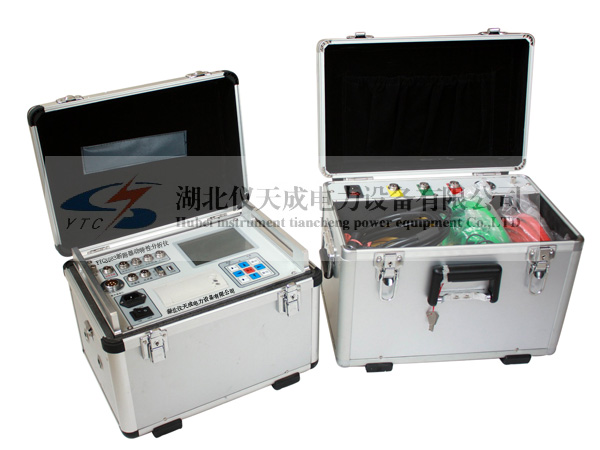

機械產品特性參數測試儀的合閘控制輸出系統電源可以接在4和14這兩個部分端子上，將儲能電源電路接在儲能電機的兩端25和35上，分閘電源模塊接在分閘線圈的兩端31和30上，ABB真空斷路器動特性分析儀技術還有就是一個通過合閘閉鎖線圈，在合閘閉鎖線圈未得電時，不能及時合閘，因為常開點S2沒有形成閉合，所以企業不能完成合閘。我們自己在做研究試驗時用一塊具有折疊的紙將合閘閉鎖電磁鐵的輔助活動觸點頂住讓S2閉合，當發出儲能指令時（圖紙設計目前的狀態是分閘未儲能狀態），儲能電機工作開始儲能，當儲好能后S1的常閉打開，常開閉合，這時學生已經發展具備了合閘時間條件。當發出合閘功能指令后，合閘過程中線圈得電去合閘。合閘后分閘回路的輔助服務觸點S4閉合為分閘做好充分準備，當發出分閘指令時斷路器去跳閘。
真空斷路器需要在機械特性試驗前后進行絕緣電壓試驗，在機械特性試驗之前進行絕緣電壓試驗，以防止斷路器在機械特性試驗中絕緣強度不足對外絕緣（相間、相對）造成損壞。
